換熱器是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。按結構可分為管殼式換熱器和板式換熱器。管殼式換熱器又分為浮動盤管式換熱器、列管式換熱器、U型管換熱器等。下圖為各類換熱器的主要零部件結構圖：

1.浮動盤管式換熱器

2.列管式換熱器

列管式換熱器由一個殼體和包含許多管束組成，冷熱流體之間通過管壁進行換熱。可廣泛適用于化工、煉油、石油化工、動力等場所。

優點：結構簡單、緊湊、造價便宜。

缺點：不易清洗。

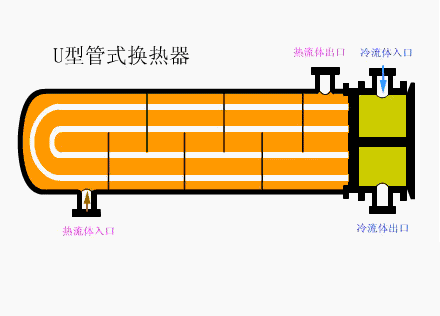

3.U型管式換熱器

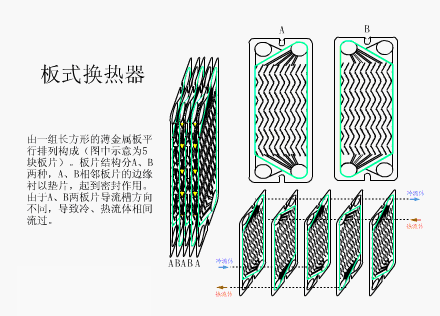

4.板式換熱器

板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。可廣泛適用于采暖、化工、空調和熱水供應等系統。

優點：結構緊湊、占地面積小、應用范圍廣、熱損失小等特點。

缺點：容量較小、易堵塞、清洗麻煩。
